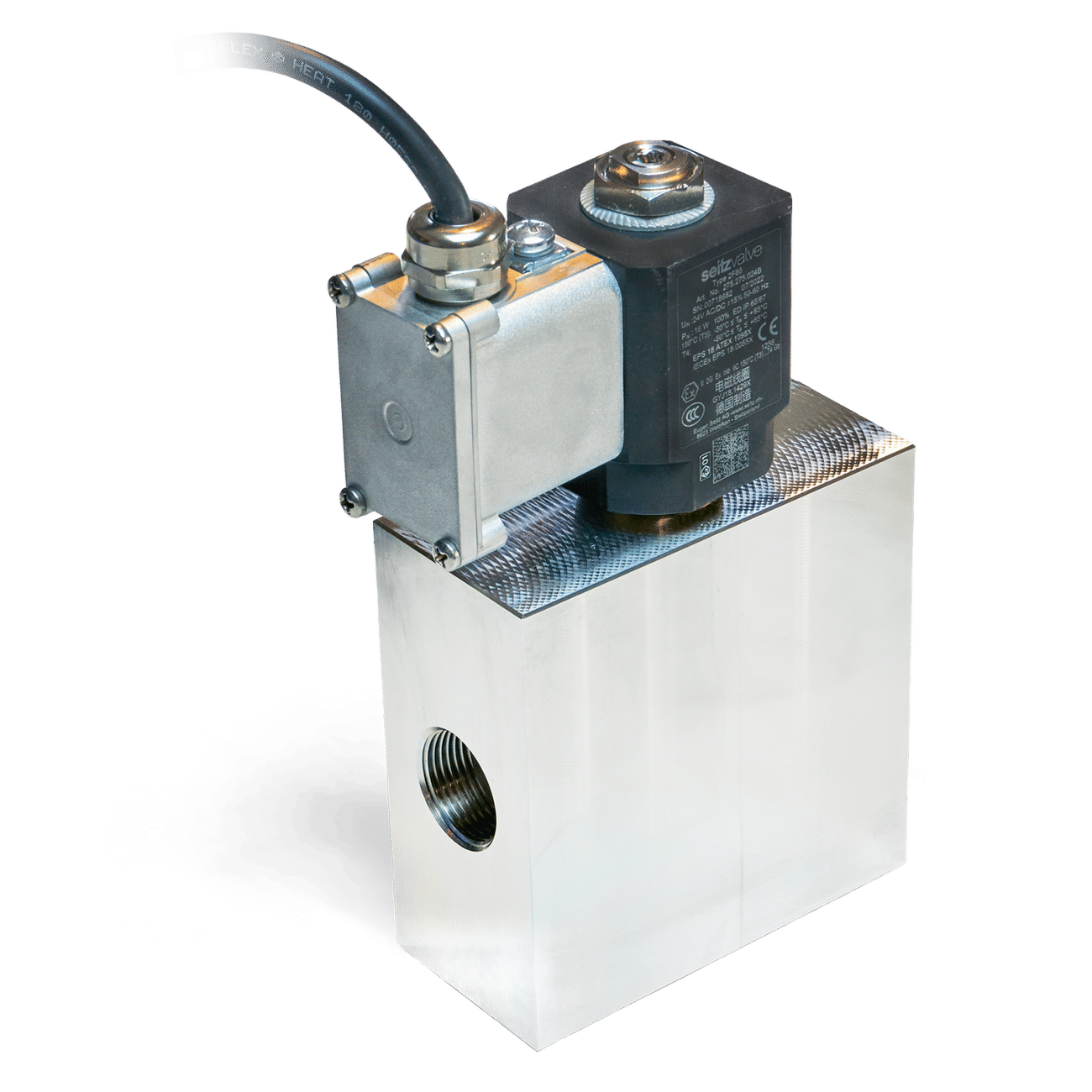

HyValve 500 Type 3109 (DN 15)

Verwandte Produkte

Mit der grössten Öffnungsgrösse, die derzeit auf dem Markt für Hochdruck-Wasserstoffmagnetventile verfügbar ist, garantiert das HyValve 500 DN 15 eine enorme Durchflussmenge, um jeden Betankungsvorgang aktueller und zukünftiger Betankungsprotokolle zu beschleunigen - ideal für Schwerlastfahrzeuge, Lastwagen, Busse und Züge.

Trotz der grossen Öffnung garantiert das kompakte Design eine saubere Installation innerhalb des Betankungssystems. Aufgrund der hohen Qualitäts- und Sicherheitsanforderungen von Seitz ist ein zuverlässiger und kontinuierlicher Einsatz über den gesamten Temperatur- und Druckbereich möglich.
Unser Ziel ist es, Ihr Partner beim Aufbau einer Wasserstoffwirtschaft zu sein. Damit Sie sich keine Sorgen machen müssen, wurden unsere Wasserstoffventile auf lange Wartungsintervalle und einfache Wartbarkeit hin optimiert. Unser HyValve-Sortiment wird Sie durch hohe Wiederholgenauigkeit, grösstmögliche Sicherheit und aussergewöhnliche Zuverlässigkeit überzeugen.

Technische Daten

Type 3109

MediumHydrogen
Function2 / 2-way solenoid valve, NC
Pressure range (PN)1 … 55 MPa
10 … 550 bar
145 … 7'977 Psi
Test pressure (PT)82.5 MPa
825 bar
11'965 Psi
Burst pressure
(DIN EN 12516-3)
> 220 MPA
> 2'200 bar
> 31'908 Psi
Design Pressure (PS)550 bar (7'977 Psi)
Orifice sizeDN 15
MaterialStainless steel (1.4435)
MountingAny position
Ambient temperature−40 °C … +50 °C
Media temperature−40 °C … +85 °C
Rated voltage24 V AC/DC or 230 V AC
IP-CodeIP 65/67
EC-type-examinationSolenoid coil 2F86:
EPS 18 ATEX 1098 X
IECEx EPS 18.0055 X
Nepsi GYJ 23.1022 X
II 2G Ex mb IIC 150 °C (T3) … (T4) Gb
